Η ΥΔΡΟΠΛΑΝ Α.Ε. σε συνεργασία με την Γερμανική εταιρεία MÜPRO , προσφέρει στην Ελληνική αγορά ολοκληρωμένα συστήματα στήριξης για ηλεκτρομηχανολογικές εγκαταστάσεις για κάθε εφαρμογή και εγκαταστάσεις βαρέως τύπου ειδικών προδιαγραφών όπως π.χ. για βιομηχανικές εγκαταστάσεις. Η MÜPRO είναι ένας ταχέως αναπτυσσόμενος, διεθνής όμιλος εταιρειών με θυγατρικές και συνεργάτες πωλήσεων σε όλο τον κόσμο που παρέχει μια ολοκληρωμένη γκάμα προϊόντων με πάνω από 40 χρόνια εμπειρίας. Διαθέτουμε επίσης πολυετή τεχνογνωσία σε ειδικούς τομείς όπως χώρους υγειονομικού ενδιαφέροντος, σήραγγες και άλλες βαρέως τύπου εφαρμογές. Η MÜPRO Maritim επίσης ειδικεύεται στην τεχνολογία συστημάτων στήριξης για τη ναυπηγική βιομηχανία.
Η MÜPRO προσφέρει μια μεγάλη γκάμα ποιοτικών προϊόντων για ολοκληρωμένο σύστημα στήριξης με στηρίγματα σωλήνων για κάθε εφαρμογή – είτε πρόκειται για πλαστικούς σωλήνες είτε για σωλήνες θέρμανσης – κλιματισμού, για σωλήνες βαρέως τύπου, για συστήματα πυρόσβεσης, σωλήνες με σπειροειδή ραφή για δίκτυα αεραγωγών ή σωλήνες που πρέπει να αντέχουν σε υψηλές θερμοκρασίες. Επίσης σε συνδυασμό με ράγες , προβόλους , κατασκευές πλαισίων στήριξης, οδηγούς ολίσθησης, γλύστρες, σήμανση σωληνώσεων κτλ., προσφέρει τη σωστή λύση για κάθε εφαρμογή. Τα υλικά είναι κατασκευασμένα από προγαλβανισμένο, ηλεκτρογαλβανισμένο, γαλβανισμένο εν θερμώ και ανοξείδωτο χάλυβα 304 (V2A) και 316 (V4A). Οι έλεγχοι δοκιμών θορύβου ή πυρκαγιάς, καθώς και οι πιστοποιήσεις VdS, UL και FM για ειδικούς τομείς, εγγυώνται την υψηλότερη ποιότητα προϊόντων για κάθε εφαρμογή με υλικά υψηλών τεχνικών προδιαγραφών για έργα με υψηλές απαιτήσεις.
https://www.youtube.com/watch?v=JczvVL9yBsM
Στηρίγματα Σωλήνων για κάθε εφαρμογή
Μονομερή στηρίγματα
Μονομερή στηρίγματα για γρήγορη εγκατάσταση χάρη στην μία βίδα σύσφιξης. Με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με πράσινη λωρίδα σήμανσης (έως 18 Db) ή λευκό (έως 18 Db), με μονό σπείρωμα σύνδεσης Μ8 ή διπλό Μ8/Μ10.
EURO-QUICK® type EXP
Διμερή στηρίγματα EURO-QUICK® type EXP με μαύρο ηχοαπορροφητικό λάστιχο, με μονό σπείρωμα σύνδεσης Μ8 ή διπλό Μ8/Μ10 και μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 2.600 N, για διατομή σωλήνων έως Φ222 mm.
OPTIMAL
Διμερή στηρίγματα OPTIMAL με εύκολο και γρήγορο κούμπωμα, με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με πράσινη λωρίδα σήμανσης (έως 18 Db), με μονό σπείρωμα σύνδεσης Μ8 ή διπλό Μ8/Μ10 και μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 2.696 N, για διατομή σωλήνων έως Φ168 mm.
Single bossed clamp JUNIOR
Διμερή στηρίγματα Single bossed clamp JUNIOR, με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με πράσινη λωρίδα σήμανσης (έως 18 Db), με διπλό σπείρωμα σύνδεσης Μ8/Μ10 και μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 2.500 N, για διατομή σωλήνων έως Φ169 mm.
sprinkler
Στηρίγματα για δίκτυα πυρόσβεσης και καταιονητήρων (sprinkler). Διαθέσιμες προτάσεις με συμμόρφωση με το Manufacturers Standardization Society MSS-SP-58 και MSS-SP-69 (Τύπος 10) και πιστοποιήσεις VdS, FM, και UL.
DUO
Διμερή στηρίγματα DUO με εύκολο και γρήγορο κούμπωμα, με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με πράσινη λωρίδα σήμανσης (έως 18 Db), με διπλό σπείρωμα σύνδεσης Μ8/Μ10 και μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 1.000 N, για διατομή σωλήνων έως Φ118 mm.
Για ειδικές εγκαταστάσεις
Στηρίγματα για ειδικές εγκαταστάσεις με αυστηρές ααπαιτήσεις. Για δίκτυα με ολίσθηση ή και ανάγκη πάκτωσης, για βιομηχανικές εγκαταστάσεις υψηλών προδιαγραφών κτλ. Διαθέσιμη η ειδική πλήρης σειρά προϊόντων για συστήματα υποστήριξης MÜPRO Maritim σχεδιασμένα για εφαρμογές στην ναυπηγική βιομηχανία
DÄMMGULAST® Compound
Διμερή στηρίγματα Slide clamps με ηχοαπορροφητικό λάστιχο DÄMMGULAST® Compound, ειδικά σχεδιασμένο για ομαλή και αθόρυβη ολίσθηση των πλαστικών σωλήνων, με μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 2.320 N, για διατομή σωλήνων έως Φ110 mm.
Single bossed clamp, heavy-duty
Διμερή στηρίγματα Single bossed clamp, heavy-duty με μονό σπείρωμα σύνδεσης Μ8, Μ10, Μ12 ή τριπλό Μ12/Μ16/ ½” ET, Μ12/Μ16/ ½” IT, Μ12/Μ16/ 1” IT. Είναι διαθέσιμα σε εκδόσεις χωρίς λάστιχο, με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με κίτρινη λωρίδα σήμανσης (έως 22 Db) και με κόκκινο ηχοαπορροφητικό λάστιχο DÄMMGULAST® (έως 24 Db) ανθεκτικό σε υψηλές θερμοκρασίες έως +200 °C. Με μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 17.000 N, για διατομή σωλήνων έως Φ636 mm. Κατασκευασμένα από προγαλβανισμένο χάλυβα, από γαλβανισμένο εν θερμώ χάλυβα αλλά και από ανοξείδωτο χάλυβα 304 (V2A) και 316 (V4A).
Με κοχύλι μόνωσης
Στηρίγματα με κοχύλι μόνωσης, κατάλληλα για εγκαταστάσεις εξαερισμού, κλιματισμού, θέρμανσης, ψύξης καθώς και για σωλήνες ζεστού και κρύου νερού. Προσφέρουν αποτελεσματική μόνωση με αυστηρή αποφυγή γεφυρών θερμοκρασίας σε ψυχρούς αγωγούς και αξιόπιστο φράγμα διάχυσης υδρατμών. Ποικιλία προτάσεων με μεγάλο ευρος θερμοκρασιών και συντελεστή θερμικής διαπερατότητας, με πιστοιήσεις πυραντοχής Euroclass E κατά DIN EN 13501-1:2007 ή A, B, B2 κατά DIN 4102.
Single bossed clamp
Διμερή στηρίγματα με ή χωρίς λάστιχο Single bossed clamp, με διπλό σπείρωμα σύνδεσης Μ8/Μ10, Μ10/Μ12 ή τριπλό Μ12/Μ16/ ½” αλλά και μονό σπείρωμα σύνδεσης, ½”, ¾”. Είναι διαθέσιμα σε εκδόσεις χωρίς λάστιχο και με μαύρο ηχοαπορροφητικό λάστιχο DÄMMGULAST® με κίτρινη λωρίδα σήμανσης (έως 22 Db). Επίσης με μπλε λωρίδα σήμανσης (έως 16,5 Db) με πιστοποίηση πυραντοχής κατηγορίας B1 κατά DIN 4102 και με κόκκινο ηχοαπορροφητικό λάστιχο DÄMMGULAST® (έως 24 Db) ανθεκτικό σε υψηλές θερμοκρασίες έως +200 °C. Με μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 5.300 N, για διατομή σωλήνων έως Φ232 mm. Κατασκευασμένα από προγαλβανισμένο χάλυβα αλλά και από ανοξείδωτο χάλυβα 304 (V2A) και 316 (V4A).
Suspension clamps
Μονομερή ή διμερή στηρίγματα αεραγωγών Suspension clamps. Είναι διαθέσιμα σε εκδόσεις χωρίς λάστιχο ή με ηχοαπορροφητικό λάστιχο DÄMMGULAST® με κίτρινη λωρίδα σήμανσης (έως 18 Db), με μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 9.066 N, για διατομή σωλήνων έως Φ1.250 mm. Επίσης διμερή στηρίγματα αεραγωγών Duct clamps με ηχοαπορροφητικό λάστιχο DÄMMGULAST® με πορτοκαλί λωρίδα σήμανσης (έως 18 Db) και διπλό σπείρωμα σύνδεσης Μ8/Μ10), με μέγιστο συνιστώμενο φορτίο ανάλογα την διατομή και έως 1.200 N, για διατομή σωλήνων έως Φ800 mm.
Τα προϊόντα της εταιρείας MÜPRO χρησιμοποιούνται κατά κόρον σε όλο τον κόσμο και έχουν χρησιμοποιηθεί στα κάτωθι έργα:
Νέο Μουσείο Ακρόπολης
Εθνικό Μουσείο Σύγχρονης Τέχνης
Μέγαρο Μουσικής Αθηνών
Βυζαντινό Μουσείο Αθηνών
Μουσείο Φυσικής Ιστορίας Γουλανδρή
Ξενοδοχείο Χίλτον Αθηνών
Αστέρας Βουλιαγμένης
MÜPRO planning software
Η MÜPRO προσφέρει μεγάλη ποικιλία προγραμμάτων υπολογισμού για όλες τις ανάγκες στον σχεδιασμό συστημάτων και δικτύων στήριξης.
Μπορείτε να χρησιμοποιήσετε το MP Designer 3D για να δημιουργήσετε γρήγορα και εύκολα τρισδιάστατες κατασκευαστικές λεπτομέρειες στήριξης με προϊόντα MÜPRO και να τις εισαγάγετε στο σύστημά σας σε μορφή CAD ή PDF.

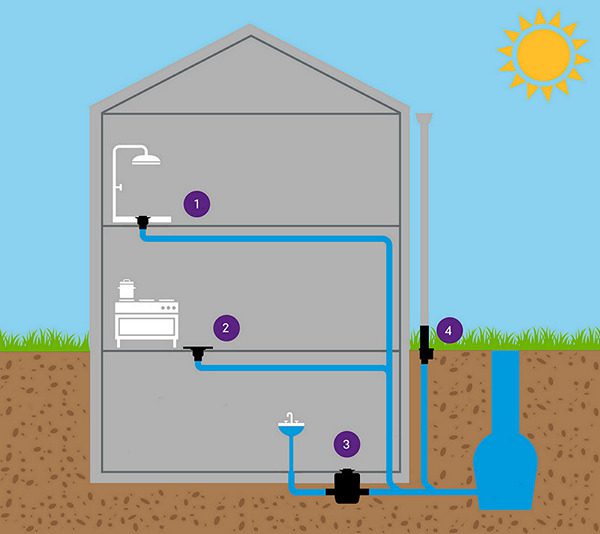

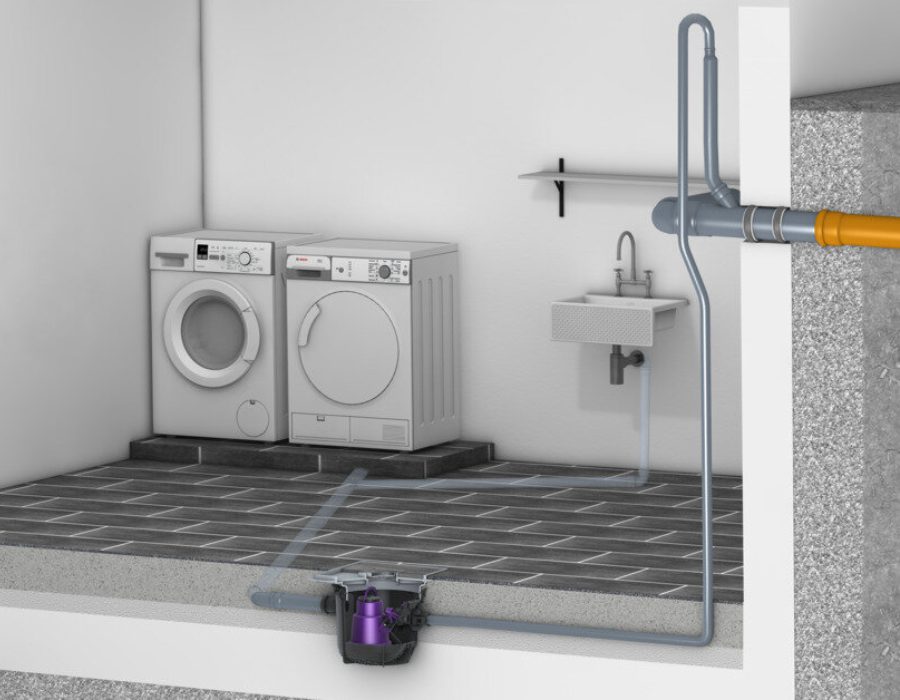

Όταν ένα πλυντήριο ρούχων, ντους ή τουαλέτα βρίσκεται στο υπόγειο, είναι σημαντικό να λάβουμε υπόψη πώς θα αποχετευτούν τα λύματα. Συνήθως η αποχέτευση στο υπόγειο είναι κάτω από το επίπεδο επιστρεφόμενων υδάτων. Αυτό σημαίνει ότι τα λύματα δεν μπορούν να ρέουν με φυσική κλίση προς την κεντρική αποχέτευση, όπως συμβαίνει σε ένα σύστημα βαρύτητας, αλλά πρέπει να προωθηθούν με ένα σταθμό ανύψωσης ή μία αντλία μέσω ενός βρόγχου επιστρεφόμενων υδάτων. Εκτός από το ύψος άντλησης, ο τύπος των λυμάτων είναι ένα σημαντικό κριτήριο κατά την επιλογή του κατάλληλου συστήματος: το μαύρο νερό (λύματα με στερεά) απαιτεί πάντα διαφορετικές λύσεις από το γκρίζο νερό (λύματα χωρίς στερεά).
Τύποι λυμάτων
Το ελεύθερο πέρασμα μιας αντλίας υποδεικνύει το μέγιστο επιτρεπόμενο μέγεθος στερεών, ώστε να μπορούν να περάσουν ελεύθερα μέσα από την αντλία χωρίς προβλήματα.
Σταθμοί ανύψωσης νερού με στερεά (EN 12050-1)
Οι σταθμοί ανύψωσης σύμφωνα με το DIN EN 12050-1 είναι κατάλληλοι για την απόρριψη λυμάτων, για παράδειγμα από ουρητήρια ή τουαλέτες προς
την αποχέτευση. Αυτό ονομάζεται “μαύρο νερό”. Μέγιστο μέγεθος σωματιδίων: 40 mm
Σταθμοί ανύψωσης νερού χωρίς στερεά (EN 12050-2)
Οι σταθμοί ανύψωσης σύμφωνα με το DIN EN 12050-2 είναι κατάλληλοι για την απόρριψη λυμάτων, για πλυντήρια και νιπτήρες προς την αποχέτευση. Αυτό ονομάζεται “γκρι νερό”.
Επιδαπέδια εγκατάσταση ή εγκατάσταση εντός πλάκας σκυροδέματος. Συνεχόμενη άντληση λυμάτων μέσω του βρόγχου επιστροφής υδάτων, αποτρέποντας έτσι την είσοδο νερού
Εγκατάσταση σε εμφανή δίκτυα σωληνώσεων, εντός πλάκας
σκυροδέματος ή υπόγεια εγκατάσταση.
Άντληση λυμάτων μόνο σε περίπτωση επιστρεφόμενων υδάτων,
όταν η βαλβίδα αντεπιστροφής είναι κλειστή για την προστασία
από την είσοδο νερού. Το σύστημα αρχίζει να αντλεί τα λύματα
προς τον βρόγχο επιστρεφόμενων υδάτων ή απευθείας στον
αγωγό αποχέτευσης, ώστε τα συνδεδεμένα στοιχεία
αποστράγγισης να μπορούν να συνεχίσουν να χρησιμοποιούνται.
Ενδοεδάφια (υπόγεια) εγκατάσταση ή εγκατάσταση εντός πλάκας
σκυροδέματος.
Συνεχόμενη άντληση λυμάτων μέσω του βρόγχου επιστροφής
υδάτων, αποτρέποντας έτσι την είσοδο νερού
Για άντληση μεγαλύτερων ποσοτήτων καθαρού νερού, όμβριων
και λυμάτων σε υφιστάμενες δεξαμενές – φρεάτια.
Επιδαπέδια εγκατάσταση ή εγκατάσταση εντός πλάκας σκυροδέματος. Συνεχόμενη άντληση λυμάτων μέσω του βρόγχου επιστροφής υδάτων, αποτρέποντας έτσι την είσοδο νερού
Εγκατάσταση σε εμφανή δίκτυα σωληνώσεων, εντός πλάκας
σκυροδέματος ή υπόγεια εγκατάσταση.
Άντληση λυμάτων μόνο σε περίπτωση επιστρεφόμενων υδάτων,
όταν η βαλβίδα αντεπιστροφής είναι κλειστή για την προστασία
από την είσοδο νερού. Το σύστημα αρχίζει να αντλεί τα λύματα
προς τον βρόγχο επιστρεφόμενων υδάτων ή απευθείας στον
αγωγό αποχέτευσης, ώστε τα συνδεδεμένα στοιχεία
αποστράγγισης να μπορούν να συνεχίσουν να χρησιμοποιούνται.
Ενδοεδάφια (υπόγεια) εγκατάσταση ή εγκατάσταση εντός πλάκας
σκυροδέματος.
Συνεχόμενη άντληση λυμάτων μέσω του βρόγχου επιστροφής
υδάτων, αποτρέποντας έτσι την είσοδο νερού
Για άντληση μεγαλύτερων ποσοτήτων καθαρού νερού, όμβριων
και λυμάτων σε υφιστάμενες δεξαμενές – φρεάτια.
Χαρακτηριστικά λειτουργίας αντλιών
Αντλίες λυμάτων, αντλητικοί σταθμοί και σταθμοί ανύψωσης KESSEL για ακάθαρτα νερά με ή χωρίς στερεά. Ολοκληρωμένα συστήματα εντός πλαστικού στεγανού φρεατίου για επιδαπέδια ή ενδοεδάφια (υπόγεια) εγκατάσταση, εντός ή εκτός κτιρίου.
https://www.youtube.com/watch?v=phigN_23L9s
1. Οι αντλίες λυμάτων KESSEL ταξινομούνται ανάλογα με την λειτουργία τους σε S1 ή S3. Μια αντλία
κατηγορίας S1 είναι αντλία συνεχόμενης λειτουργίας , σχεδιασμένη να δουλεύει χωρίς διακοπές , ιδανική
για εφαρμογές όμβριων ή για μια συνεχή ροή λυμάτων. Μια αντλία κατηγορίας S3 απαιτεί περιοδικά
διαλείμματα για να σταματήσει και να κρυώσει και είναι ιδανική για αστικά λύματα από οικίες,
διαμερίσματα και εμπορικά κτίρια.
2. Ο τύπος της πτερωτής που χρησιμοποιείται για την άντληση των λυμάτων παίζει σημαντικό ρόλο
Ανάλογα με τον τύπο της πτερωτής οι αντλίες KESSEL είναι :

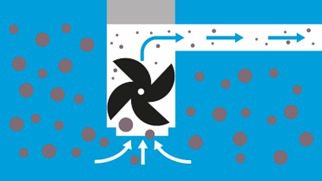

Αντλίες με κοπτήρες – ειδικά σχεδιασμένες για λύματα που περιλαμβάνουν ακατέργαστα στερεά.
Αυτές οι αντλίες με σύστημα κοπτήρων κόβουν τα χονδροειδή υλικά στα λύματα κατά τη διαδικασία άντλησης. Με αυτόν τον τρόπο λύματα με στερεά ή μακριές ίνες μπορούν να τεμαχιστούν και να αντληθούν. Ως εκ τούτου, αυτές οι αντλίες αποστράγγισης είναι επίσης κατάλληλες για εφαρμογή σε δύσκολα περιβάλλοντα όπου τα λύματα πρέπει να διανύσουν μεγάλες αποστάσεις με σωλήνες μικρής διαμέτρου.
Αντλίες με κοπτήρες – ειδικά σχεδιασμένες για λύματα που περιλαμβάνουν ακατέργαστα στερεά.
Αυτές οι αντλίες με σύστημα κοπτήρων κόβουν τα χονδροειδή υλικά στα λύματα κατά τη διαδικασία άντλησης. Με αυτόν τον τρόπο λύματα με στερεά ή μακριές ίνες μπορούν να τεμαχιστούν και να αντληθούν. Ως εκ τούτου, αυτές οι αντλίες αποστράγγισης είναι επίσης κατάλληλες για εφαρμογή σε δύσκολα περιβάλλοντα όπου τα λύματα πρέπει να διανύσουν μεγάλες αποστάσεις με σωλήνες μικρής διαμέτρου.

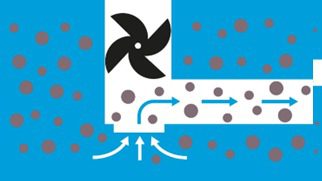

Περιστροφικές αντλίες με μονοκάναλη πτερωτή – είναι ειδικά σχεδιασμένες για λύματα χωρίς στερεά ή μικρά σωματίδια (έως 10 mm)
Οι αντλίες με μονοκάναλες και πολυκάναλες πτερωτές χρησιμοποιούνται για τη μεταφορά λυμάτων που περιέχουν μικρά σωματίδια ή παχύρρευστα υγρά. Είναι ενεργειακά πολύ αποδοτικές και είναι σχεδιασμένες να διαχειρίζονται αποτελεσματικά υψηλό όγκο λυμάτων με ελάχιστη κατανάλωση ενέργειας.
Τύποι ανιχνευτών
Ειδικοί αισθητήρες ή ανιχνευτές στάθμης χρησιμοποιούνται σε σταθμούς ανύψωσης και αντλητικούς σταθμούς λυμάτων και ομβρίων για τον προσδιορισμό του όγκου του νερού στη δεξαμενή λυμάτων. Ανάλογα με την εφαρμογή του αντίστοιχου ανιχνευτή, μπορεί να χρησιμοποιηθεί για την έναρξη της διαδικασίας άντλησης ή για την ενεργοποίηση συναγερμού όταν γεμίζει η δεξαμενή με νερό. Πέντε τύποι ανιχνευτών είναι διαθέσιμοι για επιλογή, καθένας από τους οποίους είναι κατάλληλος για συγκεκριμένες συνθήκες λειτουργίας.
Τύποι Αντλιών KESSEL
Οι απαιτήσεις ενός σταθμού ανύψωσης ή ενός αντλητικού σταθμού είναι προσαρμοσμένες στα χαρακτηριστικά λειτουργίας των αντλιών, τον τεχνικό εξοπλισμό και για την εφαρμογή που έχει σχεδιαστεί. Παρακάτω οι τύποι των αντλιών του εργοστασίου Kessel και οι αντίστοιχες εφαρμογές τους.
Υποβρύχια αντλία για λύματα χωρίς στερεά
Υποβρύχια αντλία για λύματα με ή χωρίς στερεά με πτερωτή πολλαπλών πτερυγίων.
Υποβρύχια αντλία για λύματα χωρίς στερεά με μονοκάναλη πτερωτή
Υποβρύχια αντλία για λύματα χωρίς στερεά
Αντλία λυμάτων με κοπτήρες για λύματα με στερεά
Υποβρύχια αντλία με κοπτήρες για λύματα με στερεά
Υποβρύχια αντλία για λύματα χωρίς στερεά
Υποβρύχια αντλία για λύματα με ή χωρίς στερεά με πτερωτή πολλαπλών πτερυγίων.
Υποβρύχια αντλία για λύματα χωρίς στερεά με μονοκάναλη πτερωτή
Υποβρύχια αντλία για λύματα χωρίς στερεάΑντλία λυμάτων με κοπτήρες για λύματα με στερεά
Υποβρύχια αντλία με κοπτήρες για λύματα με στερεά

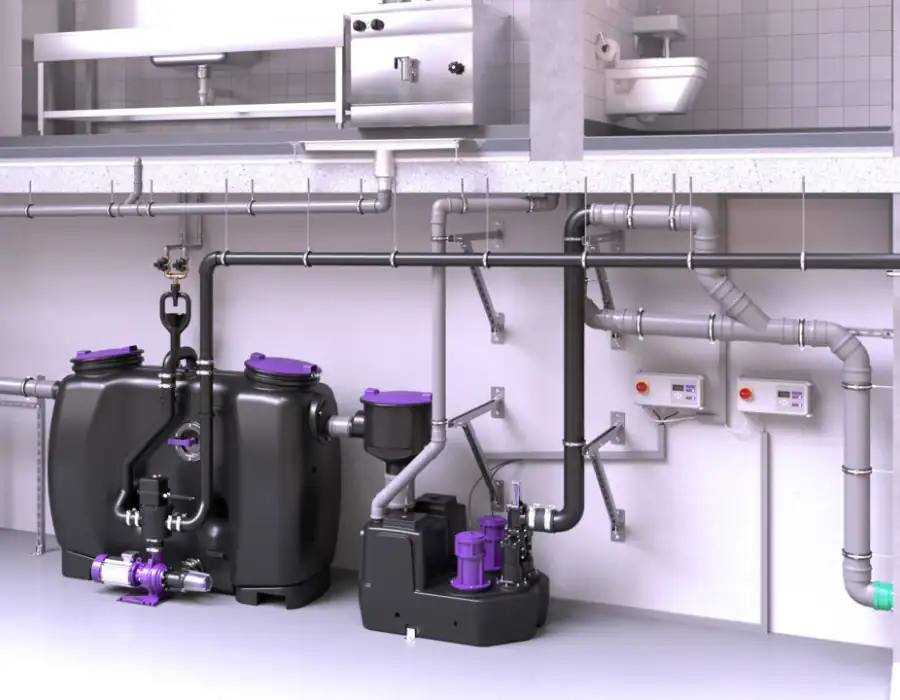

Σταθμοί ανύψωσης Kessel
Οι σταθμοί ανύψωσης εγκαθίστανται κυρίως εντός κτιρίων. Είναι κατάλληλοι για επιδαπέδια εγκατάσταση ή για τοποθέτηση εντός πλάκας σκυροδέματος. Η τοποθέτηση στην πλάκα σκυροδέματος σε συνδυασμό με το κάλυμμα επιλογής τελικής επιφάνειας, με ενσωματωμένη σχάρα απορροής με κάλυμμα επιλογής τελικής επιφάνειας για πλακάκι, δημιουργεί έναν σχεδόν αόρατο σταθμό ανύψωσης. Επίσης, η επιδαπέδια εγκατάσταση είναι φθηνή και καθαρή λύση εγκατάστασης ανυψωτικών σταθμών.

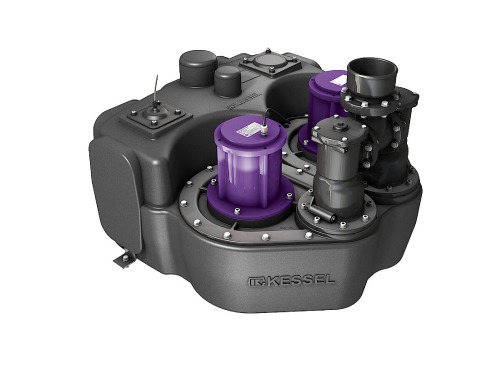

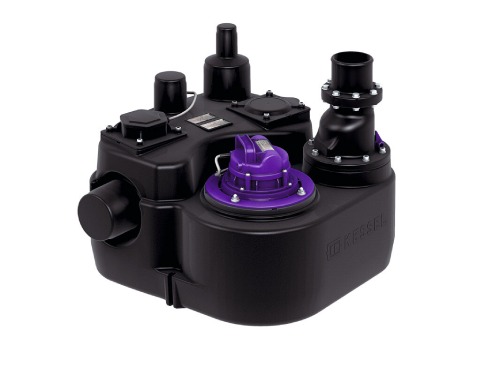

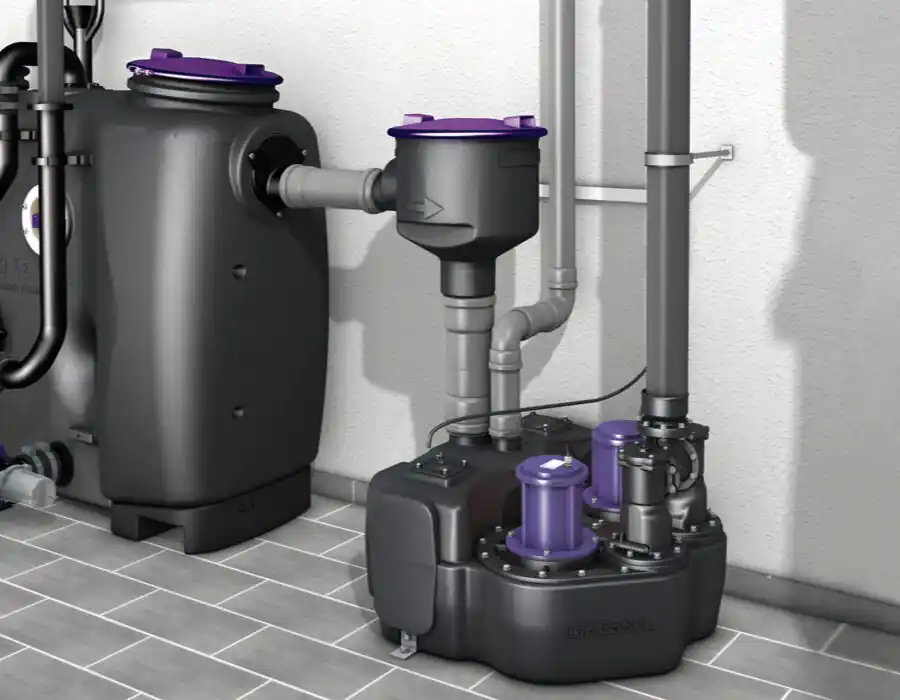

Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2). Σε δύο εκδόσεις για εγκατάσταση στην πλάκα δαπέδου ή επιδαπέδια τοποθέτηση. Τοποθετείτε εύκολα και κάτω από οποιονδήποτε νεροχύτη. Ένα πλυντήριο ρούχων, ένα ντους και άλλες είσοδοι μπορούν να συνδεθούν ταυτόχρονα στον μικρό σταθμό ανύψωσης. Είναι εξοπλισμένος με αντλία 300 W με φλωτεροδιακόπτη. Εύκολη συντήρηση και εγκατάσταση.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1), ιδανικός για την αποχέτευσης WC υπογείων. Σε δύο εκδόσεις για εγκατάσταση στην πλάκα δαπέδου ή επιδαπέδια τοποθέτηση. Στην έκδοση υπόγειας τοποθέτησης με κάλυμμα με ενσωματωμένο σιφώνι αποστράγγισης δαπέδου. Φρεάτιο από πολυμερές (PE) με στεγανή δεξαμενή με μία (Mono) ή δύο (Duo) αντλίες 1200W με κοπτήρες , λειτουργίας με αισθητήρα πίεσης και οπτικό αισθητήρα alarm, κλαπέ αντεπιστροφής και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης (SDS).
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Με μια ή δύο αντλίες ισχύος έως 1400 W, φλωτεροδιακόπτη/πιεσοστάτη και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης.
Είναι ο πρώτος σταθμός ανύψωσης στην γκάμα μας που μπορεί να μετατραπεί άνετα από ένα σύστημα Mono σε ένα σύστημα Duo μετά την εγκατάσταση στην πλάκα σκυροδέματος. Με ιδιαίτερα αθόρυβη λειτουργία αντλιών και κάλυμμα με ενσωματωμένο σιφώνι αποστράγγισης δαπέδου.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1). Επιδαπέδιας τοποθέτησης, με μία αντλία (Mono) ισχύος 1.500 W. Έλεγχος στάθμης με φλοτέρ και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Ο Aqualift F Basic είναι η ιδανική εναλλακτική λύση για την απόρριψη οικιακών λυμάτων, τουαλετών, ντους και νεροχυτών.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2). Σε δύο εκδόσεις για εγκατάσταση στην πλάκα δαπέδου ή επιδαπέδια τοποθέτηση. Τοποθετείτε εύκολα και κάτω από οποιονδήποτε νεροχύτη. Ένα πλυντήριο ρούχων, ένα ντους και άλλες είσοδοι μπορούν να συνδεθούν ταυτόχρονα στον μικρό σταθμό ανύψωσης. Είναι εξοπλισμένος με αντλία 300 W με φλωτεροδιακόπτη. Εύκολη συντήρηση και εγκατάσταση.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1), ιδανικός για την αποχέτευσης WC υπογείων. Σε δύο εκδόσεις για εγκατάσταση στην πλάκα δαπέδου ή επιδαπέδια τοποθέτηση. Στην έκδοση υπόγειας τοποθέτησης με κάλυμμα με ενσωματωμένο σιφώνι αποστράγγισης δαπέδου. Φρεάτιο από πολυμερές (PE) με στεγανή δεξαμενή με μία (Mono) ή δύο (Duo) αντλίες 1200W με κοπτήρες , λειτουργίας με αισθητήρα πίεσης και οπτικό αισθητήρα alarm, κλαπέ αντεπιστροφής και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης (SDS).
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Με μια ή δύο αντλίες ισχύος έως 1400 W, φλωτεροδιακόπτη/πιεσοστάτη και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης.
Είναι ο πρώτος σταθμός ανύψωσης στην γκάμα μας που μπορεί να μετατραπεί άνετα από ένα σύστημα Mono σε ένα σύστημα Duo μετά την εγκατάσταση στην πλάκα σκυροδέματος. Με ιδιαίτερα αθόρυβη λειτουργία αντλιών και κάλυμμα με ενσωματωμένο σιφώνι αποστράγγισης δαπέδου.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1). Επιδαπέδιας τοποθέτησης, με μία αντλία (Mono) ισχύος 1.500 W. Έλεγχος στάθμης με φλοτέρ και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Ο Aqualift F Basic είναι η ιδανική εναλλακτική λύση για την απόρριψη οικιακών λυμάτων, τουαλετών, ντους και νεροχυτών.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1). Επιδαπέδιας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo) στις εκδόσεις S1 ή/και S3, με μεγάλη γκάμα εφαρμογών ισχύος 1.400 W έως 3.200 W. Με αισθητήρα πίεσης και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Και οι δύο τύποι συστημάτων είναι διαθέσιμοι με ή χωρίς βάνα απομόνωσης. Ο Aqualift F είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων.

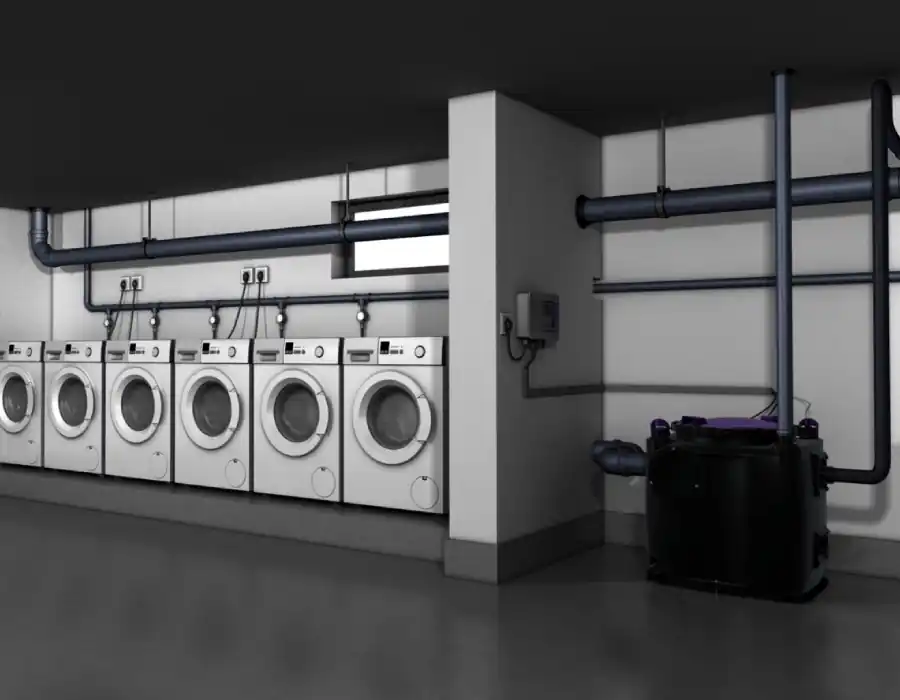

Σταθμοί ανύψωσης λυμάτων χωρίς στερεά (EN 12050-2) Aqualift S 100 και Aqualift S 200, με δεξαμενές 120 lt και 220 lt αντίστοιχα, επιδαπέδιας τοποθέτησης.
Με μία ή δύο αντλίες αθόρυβης λειτουργίας ισχύος 650W και 1300 W.
Η τέλεια επιλογή για ανακαινίσεις ή νέες εγκαταστάσεις. Εύκολη προσαρμογή σε μικρούς χώρους ή υφιστάμενα φρεάτια.
Με στεγανό κάλυμμα και κλείσιμο γρήγορης απελευθέρωσης για εύκολη συντήρηση χωρίς εργαλεία.

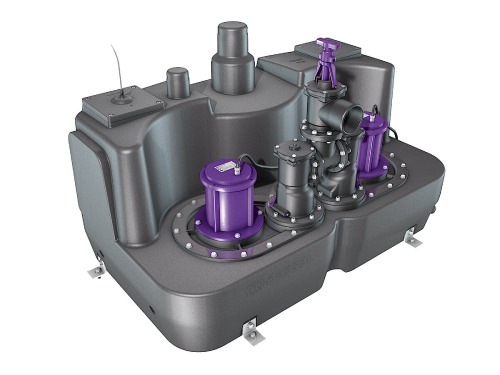

Ιδανικός για την ανύψωση όμβριων και ακάθαρτων υδάτων με στερεά (EN 12050-1). Ισχυρός σταθμός για βιομηχανικούς, εμπορικούς και κοινόχρηστους χώρους. Επιδαπέδιας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo) στις εκδόσεις S1 ή/και S3, με μεγάλη γκάμα εφαρμογών ισχύος 1.400 W έως 5.500 W. Με αισθητήρα πίεσης και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Και οι δύο τύποι συστημάτων είναι διαθέσιμοι με ή χωρίς βάνα απομόνωσης. Ο Aqualift F XL μπορεί να συνδυαστεί με τρείς διαφορετικές δεξαμενές χωρητικότητας 200 lt, 300 lt ή 450 lt.
Σταθμός ανύψωσης για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1). Επιδαπέδιας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo) στις εκδόσεις S1 ή/και S3, με μεγάλη γκάμα εφαρμογών ισχύος 1.400 W έως 3.200 W. Με αισθητήρα πίεσης και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Και οι δύο τύποι συστημάτων είναι διαθέσιμοι με ή χωρίς βάνα απομόνωσης. Ο Aqualift F είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων.
Σταθμοί ανύψωσης λυμάτων χωρίς στερεά (EN 12050-2) Aqualift S 100 και Aqualift S 200, με δεξαμενές 120 lt και 220 lt αντίστοιχα, επιδαπέδιας τοποθέτησης.
Με μία ή δύο αντλίες αθόρυβης λειτουργίας ισχύος 650W και 1300 W.
Η τέλεια επιλογή για ανακαινίσεις ή νέες εγκαταστάσεις. Εύκολη προσαρμογή σε μικρούς χώρους ή υφιστάμενα φρεάτια.
Με στεγανό κάλυμμα και κλείσιμο γρήγορης απελευθέρωσης για εύκολη συντήρηση χωρίς εργαλεία.
Ιδανικός για την ανύψωση όμβριων και ακάθαρτων υδάτων με στερεά (EN 12050-1). Ισχυρός σταθμός για βιομηχανικούς, εμπορικούς και κοινόχρηστους χώρους. Επιδαπέδιας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo) στις εκδόσεις S1 ή/και S3, με μεγάλη γκάμα εφαρμογών ισχύος 1.400 W έως 5.500 W. Με αισθητήρα πίεσης και πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS. Και οι δύο τύποι συστημάτων είναι διαθέσιμοι με ή χωρίς βάνα απομόνωσης. Ο Aqualift F XL μπορεί να συνδυαστεί με τρείς διαφορετικές δεξαμενές χωρητικότητας 200 lt, 300 lt ή 450 lt.
Αντλητικοί Σταθμοί
Σε αντίθεση με τους σταθμούς ανύψωσης που είναι εγκατεστημένοι κυρίως στο εσωτερικό των κτιρίων, οι αντλητικοί σταθμοί μπορούν επιπλέον να εγκατασταθούν σε συνδυασμό με στεγανό φρεάτιο ενδοεδάφια έξω από το κτίριο. Αυτό όχι μόνο αυξάνει τον ωφέλιμο χώρο στα υπόγεια των κτιρίων , αλλά προσφέρει και ηχοπροστασία χάρη στην απουσία θορύβου κατά την λειτουργία της αντλίας.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος 1.300 W – S3.
Με ή χωρίς πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και φλωτεροδιακόπτη/ες.

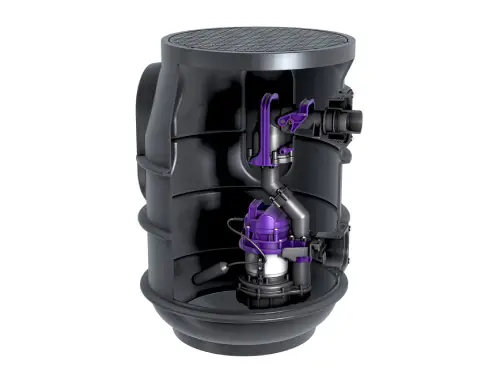

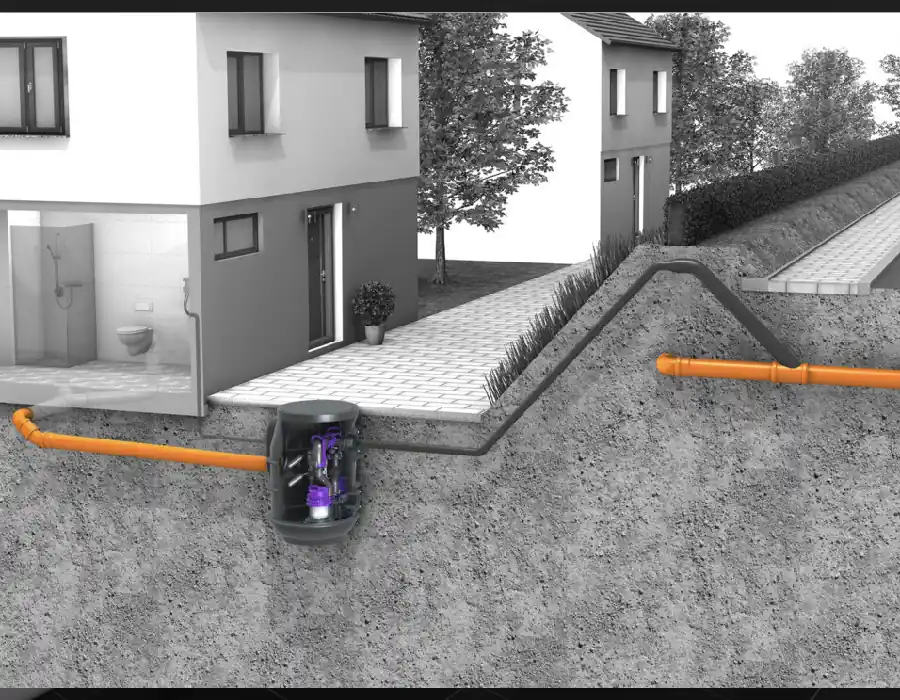

Ο Aquapump small είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων με την εγκατάσταση έξω από το κτίριο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος έως 1.400 W.
Με ή χωρίς πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.
Ο Aquapump medium με διάμετρο φρεατίου Φ600 mm, είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων, τοποθέτησης έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 1.800 mm, με μέγιστο βάθος 2.500 mm ανάλογα με το μοντέλο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1 & EN 12050-2).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος έως 5.200 W.
Ανάλογα την θέσει εγκατάσταση υπάρχουν διαθέσιμα συστήματα με υποβρύχιες αντλίες ή αντλίες ξηράς λειτουργίας με χωριστό θάλαμο άντλησης.
Με πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.

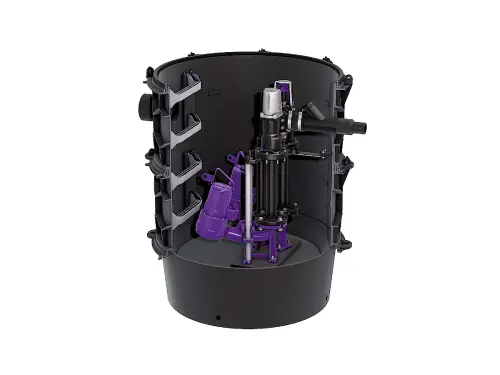

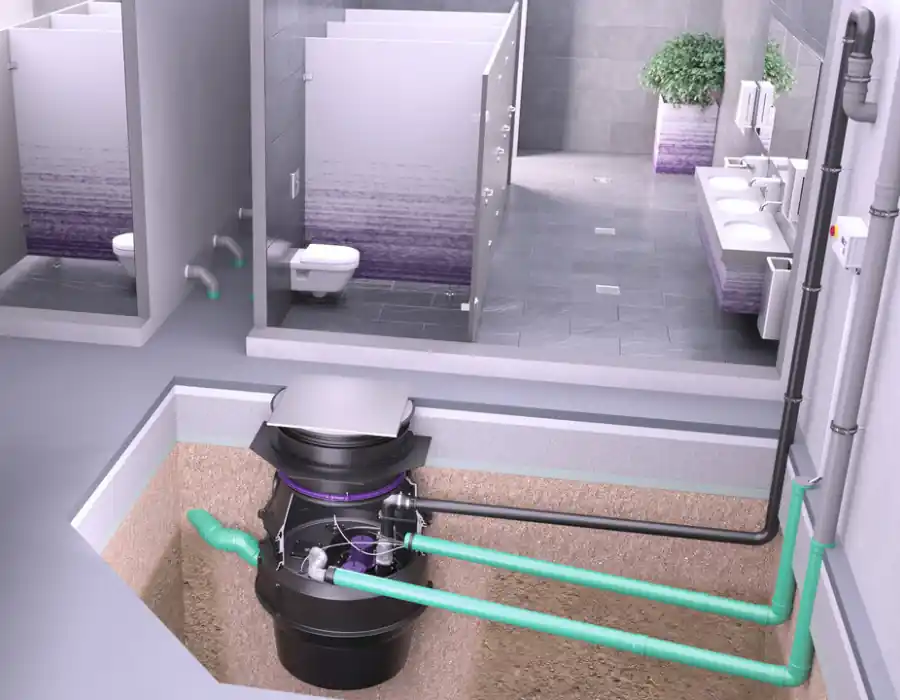

Ο Aquapump XL με διάμετρο φρεατίου Φ1000 mm, είναι η ευέλικτη λύση για εγκατάσταση σε πολυκατοικίες καθώς και για εμπορικά ή βιομηχανικά κτίρια για τοποθέτηση έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 3.000 mm, με μέγιστο βάθος 5.000 mm ανάλογα με το μοντέλο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ιδιαίτερα ισχυρές αντλίες (Mono ή Duo), ισχύος έως 11.000 W.
Με πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.

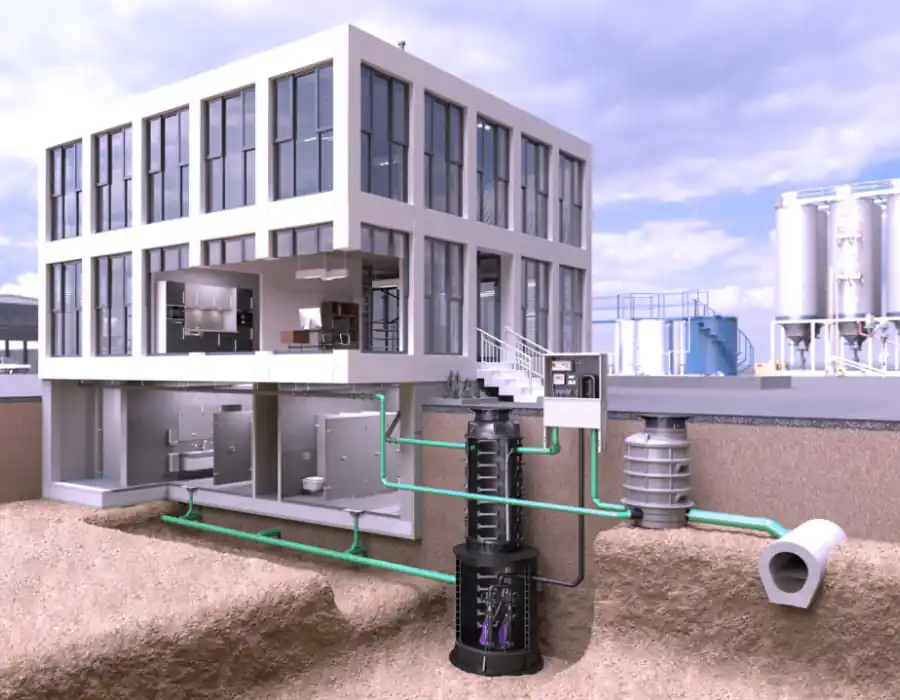

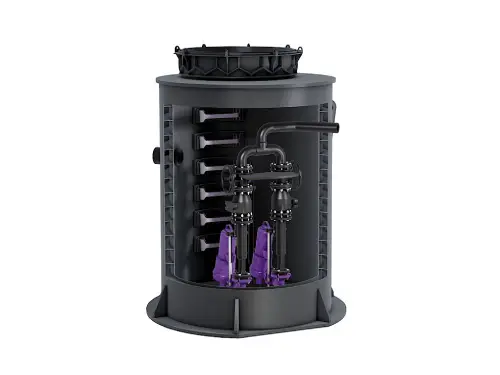

Ο Aquapump XXL με διάμετρο φρεατίου Φ1400 mm, μπορεί να αντιμετωπίσει ακόμη και μεγάλες ποσότητες λυμάτων και είναι ιδιαίτερα κατάλληλο για εμπορική και βιομηχανική χρήση χάρη στο συνολικό του μέγεθος.
Για τοποθέτηση έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 3.000 mm.

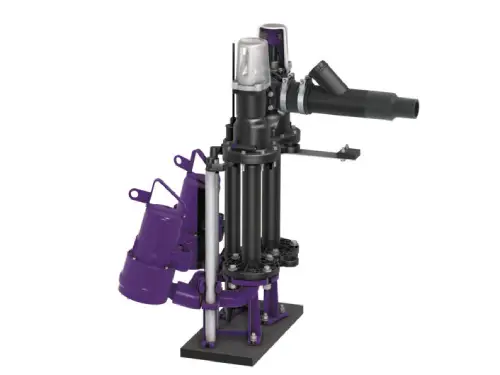

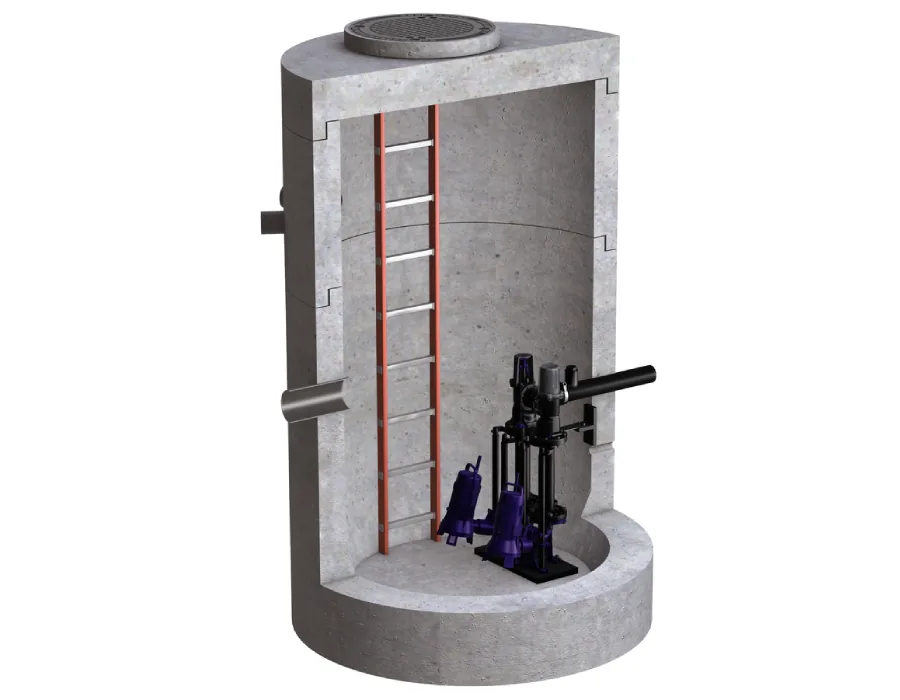

Ολοκληρωμένα συστήματα υποβρύχιων αντλιών για υφιστάμενες δεξαμενές λυμάτων ή ομβρίων όταν απαιτείται μόνιμη λύση εκ των υστέρων.
Στα συστήματα Aquapump Retrofit μπορούμε να επιλέξουμε αντλίες για λύματα χωρίς στερεά (KTP, EN 12050-2), για λύματα με ή χωρίς στερεά με πτερωτή πολλαπλών πτερυγίων (GTF, EN 12050-2), για λύματα χωρίς στερεά με μονοκάναλη πτερωτή (GTK, EN 12050-2) ή με κοπτήρες για λύματα με στερεά (STZ, EN 12050-1).
Πλήρες συστήματα με μια ή δύο αντλίες και πίνακα ελέγχου. Έλεγχος στάθμης με φλοτεροδιακόπτη ή αισθητήρα πίεσης.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος 1.300 W – S3.
Με ή χωρίς πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και φλωτεροδιακόπτη/ες.
Ο Aquapump small είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων με την εγκατάσταση έξω από το κτίριο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος έως 1.400 W.
Με ή χωρίς πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.
Ο Aquapump medium με διάμετρο φρεατίου Φ600 mm, είναι η ιδανική λύση για την απόρριψη οικιακών λυμάτων, τοποθέτησης έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 1.800 mm, με μέγιστο βάθος 2.500 mm ανάλογα με το μοντέλο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1 & EN 12050-2).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ισχυρές αντλίες (Mono ή Duo), ισχύος έως 5.200 W.
Ανάλογα την θέσει εγκατάσταση υπάρχουν διαθέσιμα συστήματα με υποβρύχιες αντλίες ή αντλίες ξηράς λειτουργίας με χωριστό θάλαμο άντλησης.
Με πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.
Ο Aquapump XL με διάμετρο φρεατίου Φ1000 mm, είναι η ευέλικτη λύση για εγκατάσταση σε πολυκατοικίες καθώς και για εμπορικά ή βιομηχανικά κτίρια για τοποθέτηση έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 3.000 mm, με μέγιστο βάθος 5.000 mm ανάλογα με το μοντέλο.
Αντλητικός σταθμός για όμβρια και ακάθαρτα νερά με ή χωρίς στερεά (EN 12050-1).
Υπόγειας (ενδοεδάφιας) τοποθέτησης, με μία ή δύο ιδιαίτερα ισχυρές αντλίες (Mono ή Duo), ισχύος έως 11.000 W.
Με πίνακα ελέγχου με σύστημα αυτοδιάγνωσης SDS και ανίχνευση στάθμης με φλοτεροδιακόπτη ή καινοτόμου αισθητήρα πίεσης.
Ο Aquapump XXL με διάμετρο φρεατίου Φ1400 mm, μπορεί να αντιμετωπίσει ακόμη και μεγάλες ποσότητες λυμάτων και είναι ιδιαίτερα κατάλληλο για εμπορική και βιομηχανική χρήση χάρη στο συνολικό του μέγεθος.
Για τοποθέτηση έξω από το κτίριο, ανθεκτικός στα υπόγεια ύδατα για βάθη εγκατάστασης έως 3.000 mm.
Ολοκληρωμένα συστήματα υποβρύχιων αντλιών για υφιστάμενες δεξαμενές λυμάτων ή ομβρίων όταν απαιτείται μόνιμη λύση εκ των υστέρων.
Στα συστήματα Aquapump Retrofit μπορούμε να επιλέξουμε αντλίες για λύματα χωρίς στερεά (KTP, EN 12050-2), για λύματα με ή χωρίς στερεά με πτερωτή πολλαπλών πτερυγίων (GTF, EN 12050-2), για λύματα χωρίς στερεά με μονοκάναλη πτερωτή (GTK, EN 12050-2) ή με κοπτήρες για λύματα με στερεά (STZ, EN 12050-1).
Πλήρες συστήματα με μια ή δύο αντλίες και πίνακα ελέγχου. Έλεγχος στάθμης με φλοτεροδιακόπτη ή αισθητήρα πίεσης.

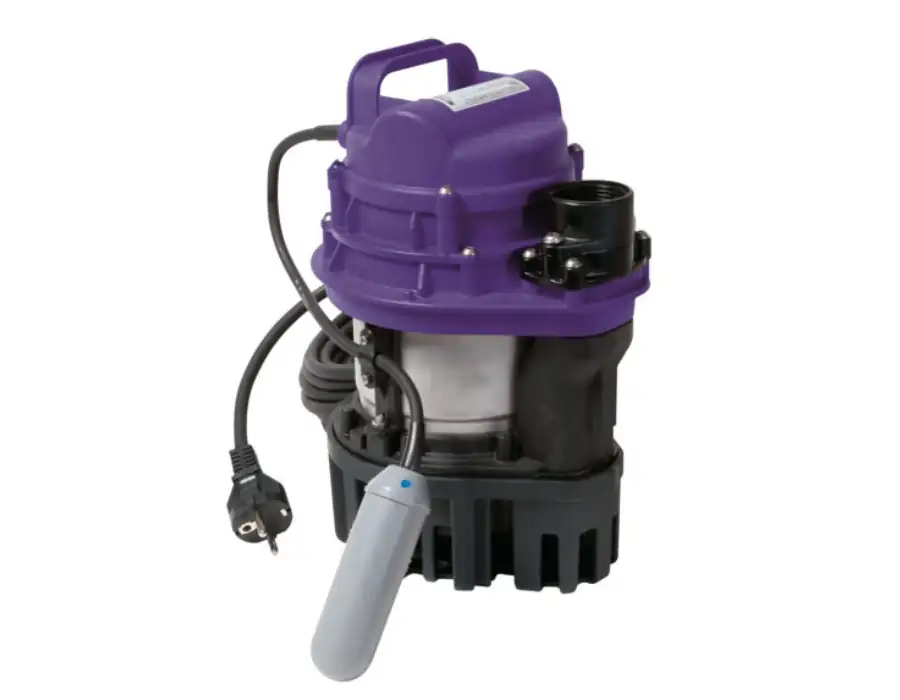

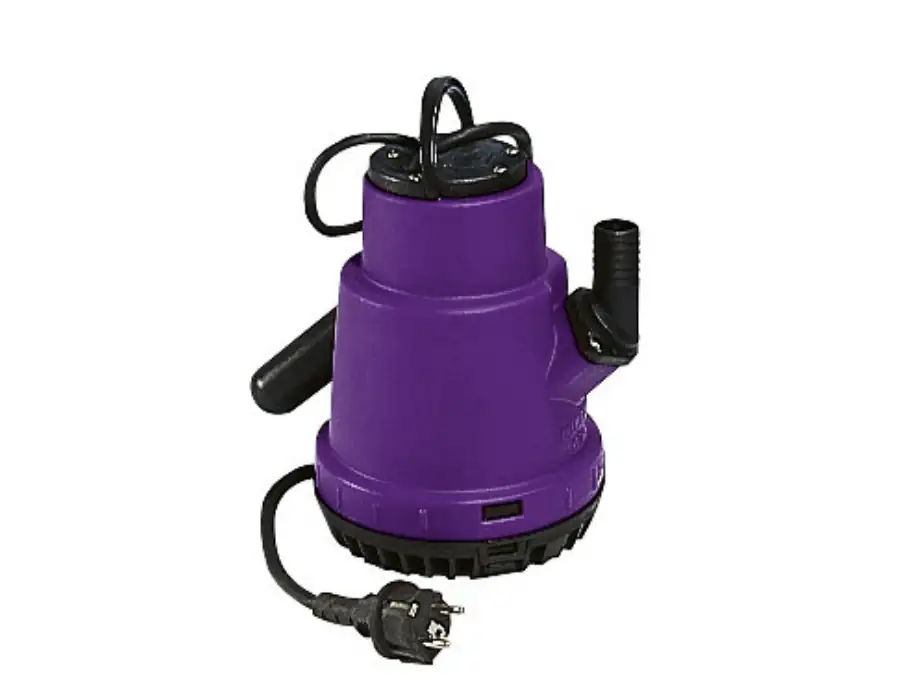

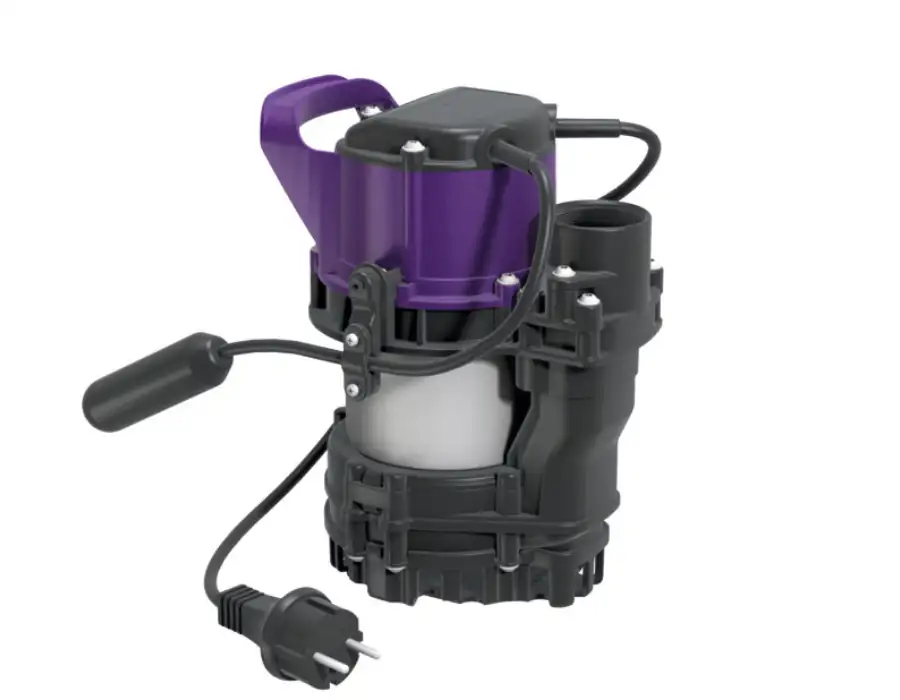

Υποβρύχιες Αντλίες & Συστήματα υποβρύχιων αντλιών
Οι υποβρύχιες αντλίες είναι κατάλληλες για άντληση μεγαλύτερων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές, μεταφορά σε διαφορετικές δεξαμενές, υφιστάμενα φρεάτια κ.λπ.
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=8 m3/h, Hmax=6 m, P=340 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για συνεχείς λειτουργία με σταθερό φορτίο (S1).
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=8 m3/h, Hmax=8 m, P=500 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για συνεχείς λειτουργία με σταθερό φορτίο (S1).
Ανθεκτική σε επιθετικά λύματα που περιέχουν άλατα, συμπυκνώματα και λύματα από συστήματα αποσκλύρηνσης νερού.
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=8 m3/h, Hmax=6 m, P=340 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για συνεχείς λειτουργία με σταθερό φορτίο (S1).
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=8 m3/h, Hmax=8 m, P=500 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για συνεχείς λειτουργία με σταθερό φορτίο (S1).
Ανθεκτική σε επιθετικά λύματα που περιέχουν άλατα, συμπυκνώματα και λύματα από συστήματα αποσκλύρηνσης νερού.
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=15,5 m3/h, Hmax=9 m , P=1.000 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για λειτουργία με περιοδικά διαλείμματα (S3).
Αντλία με κοπτήρες κατάλληλη για λύματα που περιέχουν ακατέργαστα στερεά (EN 12050-1).
Qmax=12 m3/h, Hmax=10 m , P=1.000 W
Με ή χωρίς φλοτεροδιακόπτη για λειτουργία με περιοδικά διαλείμματα (S3).
Κατάλληλη για όμβρια και ακάθαρτα νερά χωρίς στερεά (EN 12050-2).
Qmax=15,5 m3/h, Hmax=9 m , P=1.000 W
Ιδανική για άντληση μεγάλων ποσοτήτων καθαρού νερού, βρόχινου νερού και λυμάτων από πισίνες, λιμνούλες, εκσκαφές κ.λπ., για λειτουργία με περιοδικά διαλείμματα (S3).
Αντλία με κοπτήρες κατάλληλη για λύματα που περιέχουν ακατέργαστα στερεά (EN 12050-1).
Qmax=12 m3/h, Hmax=10 m , P=1.000 W
Με ή χωρίς φλοτεροδιακόπτη για λειτουργία με περιοδικά διαλείμματα (S3).
Software του εργοστασίου Kessel
SmartSelect
για σταθμούς ανύψωσης λυμάτων και αντλητικούς σταθμούς
Υπολογισμός της παροχής των παραγόμενων λυμάτων και ειδικών περιπτώσεων φόρτισης.
Επιλογή του τρόπου εγκατάστασης, συμπεριλαμβανομένου του σωλήνα κατάθλιψης. Υπολογισμός της απαιτούμενης χωρητικότητας της δεξαμενής.
Επιλογή κατάλληλου σταθμού ανύψωσης ή αντλητικού σταθμού με τον θάλαμο και το κάλυμμα πρόσβασης του φρεατίου.
Τα σιφώνια και τα κανάλια αποχέτευσης είναι συστήματα που χρησιμεύουν στη συλλογή, συγκράτηση και διοχέτευση ακαθάρτων. Ταυτόχρονα όταν κρίνεται απαραίτητο, χρησιμεύουν για την αποκοπή της δυσοσμίας που προέρχεται από το κεντρικό αποχετευτικό δίκτυο. Κάθε έργο αποχέτευσης απαιτεί χρήση διαφορετικών υλικών. Ειδικότερα τα τεχνικά χαρακτηριστικά όπως η ταχύτητα ροής, η πυροπροστασία και η ηχομόνωση παίζουν σημαντικό ρόλο. Πολύ συχνά σημαντικό ρόλο έχει και η τελική εμφάνιση.
https://www.youtube.com/watch?v=KVNAWA47wbY
A. Διαφορετικοί τύποι σιφωνιών
Σιφώνια Blog
Κάντε κλικ στα σημεία με τα νούμερα για περισσότερες πληροφορίες
Σιφώνια Μπάνιου / Ντουζιέρας
Τα σιφώνια μπάνιου χρησιμοποιούνται σε ιδιωτικά, εμπορικά και βιομηχανικά κτίρια. Σε πολλές εφαρμογές τα σιφώνια μπορούν να εγκατασταθούν απευθείας στο χώρο της ντουζιέρας.
Σιφώνια βαρέως τύπου
Τα σιφώνια βαρέως τύπου χρησιμοποιούνται σε βιομηχανικά και εμπορικά κτίρια. Στις περισσότερες περιπτώσεις, τοποθετούνται εντός της πλάκας δαπέδου όπου απαιτείται αυξημένη πυροπροστασία και ηχομόνωση.
Σιφώνια Υπογείου
Τα σιφώνια υπογείου εφαρμόζονται για να αποχετεύουν τα χαμηλότερα επίπεδα των κτιρίων.
Υπάρχει η δυνατότητα να περιλαμβάνουν ενσωματωμένα κλαπέ αντεπιστροφής.
Σιφώνια και απορροές για εξωτερική εγκατάσταση
Σιφώνια κατασκευασμένα από διαφορετικά υλικά διαθέσιμα για εγκατάσταση σε δώματα, μπαλκόνια, χώρους στάθμευσης και προαύλια.

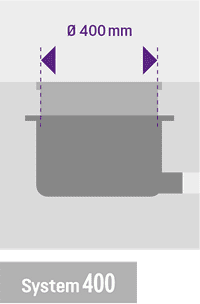

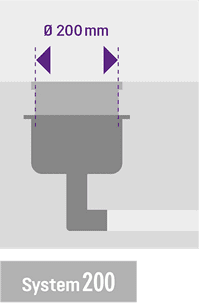

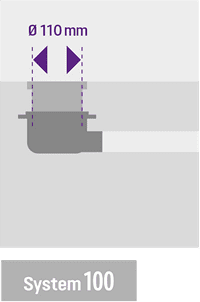

B. Σιφώνια - Αρθρωτό σύστημα
Με τα αρθρωτά συστήματα, παρέχονται πολλοί πιθανοί συνδυασμοί αποστράγγισης. Με διαφορετικές τηλεσκοπικές επεκτάσεις, διαφορετικά καλύμματα σχαρών, βασικά σώματα σιφωνιών και άλλα αξεσουάρ, μπορεί να συνδυαστεί και να σχεδιαστεί το κατάλληλο σύστημα σύμφωνα με τις απαιτήσεις του έργου κάθε φορά.
Γ. Το σωστό υλικό
Τα σιφώνια προσφέρονται σε μια σειρά διαφορετικών υλικών. Το υλικό που χρησιμοποιείται εξαρτάται από τις απαιτήσεις που ορίζονται από τον τύπο των λυμάτων που πρέπει να διαχειρίζονται.
Τα σιφώνια από πολυμερή υλικά χαρακτηρίζονται γενικά από υψηλή αντοχή σε κρούση, μικρό βάρος και εύκολη εγκατάσταση.
Τα σιφώνια που είναι κατασκευασμένα από το σύνθετο υλικό Ecoguss είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος και είναι εξαιρετικά ανθεκτικά στα χημικά, λόγω της λείας και αντιδιαβρωτικής επιφάνειας. Πρόσθετες προστατευτικές επικαλύψεις δεν είναι απαραίτητες. Έχουν βάρος περίπου 70% χαμηλότερο από τα χυτοσιδηρά σιφώνια, δεν απαιτούν ηλεκτρική γείωση και διατηρούν την αντοχή τους σε υψηλές θερμοκρασίες.
Τα κλασικά μεταλλικά σιφώνια είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος, ανθεκτικά στη θερμότητα και γενικά ανθεκτικά στα φορτία. Επομένως, είναι κατά κύριο λόγο κατάλληλα για ακραίες συνθήκες σε εμπορικούς και βιομηχανικούς χώρους.
Τα σιφώνια που είναι κατασκευασμένα από το σύνθετο υλικό Ecoguss είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος και είναι εξαιρετικά ανθεκτικά στα χημικά, λόγω της λείας και αντιδιαβρωτικής επιφάνειας. Πρόσθετες προστατευτικές επικαλύψεις δεν είναι απαραίτητες. Έχουν βάρος περίπου 70% χαμηλότερο από τα χυτοσιδηρά σιφώνια, δεν απαιτούν ηλεκτρική γείωση και διατηρούν την αντοχή τους σε υψηλές θερμοκρασίες.
Τα κλασικά μεταλλικά σιφώνια είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος, ανθεκτικά στη θερμότητα και γενικά ανθεκτικά στα φορτία. Επομένως, είναι κατά κύριο λόγο κατάλληλα για ακραίες συνθήκες σε εμπορικούς και βιομηχανικούς χώρους.
Τα σιφώνια προσφέρονται σε μια σειρά διαφορετικών υλικών. Το υλικό που χρησιμοποιείται εξαρτάται από τις απαιτήσεις που ορίζονται από τον τύπο των λυμάτων που πρέπει να διαχειρίζονται.
Τα σιφώνια από πολυμερή υλικά χαρακτηρίζονται γενικά από υψηλή αντοχή σε κρούση, μικρό βάρος και εύκολη εγκατάσταση.
Τα σιφώνια που είναι κατασκευασμένα από το σύνθετο υλικό Ecoguss είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος και είναι εξαιρετικά ανθεκτικά στα χημικά, λόγω της λείας και αντιδιαβρωτικής επιφάνειας. Πρόσθετες προστατευτικές επικαλύψεις δεν είναι απαραίτητες. Έχουν βάρος περίπου 70% χαμηλότερο από τα χυτοσιδηρά σιφώνια, δεν απαιτούν ηλεκτρική γείωση και διατηρούν την αντοχή τους σε υψηλές θερμοκρασίες.
Τα κλασικά μεταλλικά σιφώνια είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος, ανθεκτικά στη θερμότητα και γενικά ανθεκτικά στα φορτία. Επομένως, είναι κατά κύριο λόγο κατάλληλα για ακραίες συνθήκες σε εμπορικούς και βιομηχανικούς χώρους.
Τα σιφώνια που είναι κατασκευασμένα από το σύνθετο υλικό Ecoguss είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος και είναι εξαιρετικά ανθεκτικά στα χημικά, λόγω της λείας και αντιδιαβρωτικής επιφάνειας. Πρόσθετες προστατευτικές επικαλύψεις δεν είναι απαραίτητες. Έχουν βάρος περίπου 70% χαμηλότερο από τα χυτοσιδηρά σιφώνια, δεν απαιτούν ηλεκτρική γείωση και διατηρούν την αντοχή τους σε υψηλές θερμοκρασίες.
Τα κλασικά μεταλλικά σιφώνια είναι κατάλληλα για χώρους υγειονομικού ενδιαφέροντος, ανθεκτικά στη θερμότητα και γενικά ανθεκτικά στα φορτία. Επομένως, είναι κατά κύριο λόγο κατάλληλα για ακραίες συνθήκες σε εμπορικούς και βιομηχανικούς χώρους.
Τα σιφώνια και τα καλύμματα πρέπει να τοποθετούνται με τέτοιο τρόπο ώστε να είναι σε θέση να δεχτούν πιθανά φορτία στο σημείο εγκατάστασης, σύμφωνα με τα δύο πρότυπα: EN 1253-1 (Αποχετεύσεις για κτίρια) και EN 124 (Σχάρες αποχέτευσης και καλύμματα φρεατίων για οχήματα και πεζόδρομους). Σε περίπτωση οριακών καταστάσεων θα πρέπει πάντα να επιλέγεται η μεγαλύτερη κλάση φόρτισης.
Καλύμματα και επεκτάσεις για σιφώνια κατά EN 1253-1
Αντοχή σε φόρτιση max. 300 kg
Περιοχές χωρίς κυκλοφορία οχημάτων, όπως οικιακά μπάνια, γηροκομεία, ξενοδοχεία, σχολεία, κολυμβητήρια, δημόσιες εγκαταστάσεις πλυσίματος και ντους, μπαλκόνια, βεράντες και πράσινες στέγες.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα – μειώνοντας σημαντικά το χρόνο συντήρησης.
Αντοχή σε φόρτιση max. 1.5 t
Περιοχές με ελαφριά κυκλοφορία των οχημάτων, όπως ποδηλατόδρομοι και ιδιωτικές διελεύσεις.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα – μειώνοντας σημαντικά το χρόνο συντήρησης.
Αντοχή σε φόρτιση max. 12.5 t
Περιοχές με κυκλοφορία οχημάτων, όπως χώροι στάθμευσης αυτοκινήτων, εργοστάσια και εταιρίες – μη συμπεριλαμβανομένων ελαφρών επαγγελματικών οχημάτων ή βαρέων λαστιχοφόρων οχημάτων.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα – μειώνοντας σημαντικά το χρόνο συντήρησης.
Αντοχή σε φόρτιση max. 300 kg
Περιοχές χωρίς κυκλοφορία οχημάτων, όπως οικιακά μπάνια, γηροκομεία, ξενοδοχεία, σχολεία, κολυμβητήρια, δημόσιες εγκαταστάσεις πλυσίματος και ντους, μπαλκόνια, βεράντες και πράσινες στέγες.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα - μειώνοντας σημαντικά το χρόνο συντήρησης.
Αντοχή σε φόρτιση max. 1.5 t
Περιοχές με ελαφριά κυκλοφορία των οχημάτων, όπως ποδηλατόδρομοι και ιδιωτικές διελεύσεις.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα - μειώνοντας σημαντικά το χρόνο συντήρησης.
Αντοχή σε φόρτιση max. 12.5 t
Περιοχές με κυκλοφορία οχημάτων, όπως χώροι στάθμευσης αυτοκινήτων, εργοστάσια και εταιρίες - μη συμπεριλαμβανομένων ελαφρών επαγγελματικών οχημάτων ή βαρέων λαστιχοφόρων οχημάτων.
Lock & Lift
Το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’ επιτρέπει την αφαίρεση ή την τοποθέτηση καλυμμάτων αποστράγγισης σε δευτερόλεπτα - μειώνοντας σημαντικά το χρόνο συντήρησης.
Καλύμματα και επεκτάσεις για σιφώνια κατά EN 124
Group 1 ικανότητα αντοχής σε φορτίο 15 KN
Για χρήση σε περιοχές όπου έχουν πρόσβαση μόνο πεζοί.
Group 2 ικανότητα αντοχής σε φορτίο 125 KN
Για χρήση σε χώρους στάθμευσης και πεζόδρομους όπου είναι πιθανή μόνο περιστασιακή πρόσβαση σε οχήματα.
Group 3 ικανότητα αντοχής σε φορτίο 250 KN
Για χρήση σε χώρους στάθμευσης αυτοκινήτων, προαύλια, βιομηχανικούς χώρους και περιοχές με αργή κίνηση, επίσης σε δρόμους ταχείας κυκλοφορίας έως και 500 mm από το κράσπεδο και έως 200 mm από την αρχή του οδοστρώματος, εξαιρουμένων των αυτοκινητοδρόμων.
Group 4 ικανότητα αντοχής σε φορτίο 400 KN
Για χρήση σε περιοχές όπου τα αυτοκίνητα και τα φορτηγά έχουν πρόσβαση, συμπεριλαμβανομένων των οδοστρωμάτων, των λωρίδων έκτακτης ανάγκης και των πεζοδρόμων.
Group 1 ικανότητα αντοχής σε φορτίο 15 KN
Για χρήση σε περιοχές όπου έχουν πρόσβαση μόνο πεζοί.
Group 2 ικανότητα αντοχής σε φορτίο 125 KN
Για χρήση σε χώρους στάθμευσης και πεζόδρομους όπου είναι πιθανή μόνο περιστασιακή πρόσβαση σε οχήματα.
Group 3 ικανότητα αντοχής σε φορτίο 250 KN
Για χρήση σε χώρους στάθμευσης αυτοκινήτων, προαύλια, βιομηχανικούς χώρους και περιοχές με αργή κίνηση, επίσης σε δρόμους ταχείας κυκλοφορίας έως και 500 mm από το κράσπεδο και έως 200 mm από την αρχή του οδοστρώματος, εξαιρουμένων των αυτοκινητοδρόμων.
Group 4 ικανότητα αντοχής σε φορτίο 400 KN
Για χρήση σε περιοχές όπου τα αυτοκίνητα και τα φορτηγά έχουν πρόσβαση, συμπεριλαμβανομένων των οδοστρωμάτων, των λωρίδων έκτακτης ανάγκης και των πεζοδρόμων.
E. Σιφώνια - Επιλογές στεγανοποίησης
Το πρότυπο EN 1253 απαιτεί σύστημα στεγανοποίησης κάτω από δάπεδα με πλακάκι, μάρμαρο ή φυσική πέτρα για προστασία από νερό ή υγρασία. Δωμάτια με υγρασία, όπως μπάνια, σπα, τουαλέτες ή επαγγελματικές κουζίνες, έχουν υψηλές απαιτήσεις για στεγανοποίηση. Η άποψη ότι τα δάπεδα με πλακάκι είναι στεγανά είναι λάθος. Εγκαταστάσεις χωρίς μέτρα στεγανοποίησης συχνά μας οδηγούν σε απρόβλεπτες συνέπειες όπως εμποτισμένα υλικά, σπασμένες συνδέσεις, ζημιές από παγετό, σχηματισμό μούχλας ή διάβρωση.
Μονή φλάντζα στεγανοποίησης
Διπλή φλάντζα στεγανοποίησης
Ρηχή φλάντζα στεγανοποίησης
Ρηχή και χαμηλότερη φλάντζα στεγανοποίησης
Φλάντζα στεγανοποίησης για στεγανό σκυρόδεμα
Στεγανό δάπεδο
Ζ. Οσμοπαγίδες για σιφώνια
Τα σιφώνια θα πρέπει να έχουν αφαιρούμενη οσμοπαγίδα προστασίας από δυσάρεστες οσμές για ευκολία στον καθαρισμό και την συντήρηση του αποχετευτικού δικτύου. Ορισμένα μοντέλα μπορούν επίσης να είναι προαιρετικά εξοπλισμένα με κλαπέ Multistop για προστασία από οσμές, αφρούς και τρωκτικά ή τη μηχανική οσμοπαγίδα Megastop με λάστιχο στεγανοποίησης. Σε συνδυασμό με το σύστημα κλειδώματος και αφαίρεσης ‘’Lock & Lift’’, η μηχανική παγίδα οσμής Megastop μπορεί να χρησιμοποιηθεί ως προστασία από επιστρεφόμενα ύδατα έως 0,1 bar.
Η. Προστασία από θόρυβο
Το Ινστιτούτο Fraunhofer στη Στουτγκάρδη μέτρησε τα ακόλουθα επίπεδα θορύβου για σιφώνια δαπέδου / οροφής KESSEL:
Όλα τα συστήματα αποστράγγισης KESSEL με δυνατότητα πυροπροστασίας συμμορφώνονται με την κατηγορία πυραντοχής F120.
Δεν υπάρχει ανάγκη προληπτικής πυροπροστασίας για αποχετεύσεις δαπέδων σε μονοκατοικίες, διπλοκατοικίες, υπόγεια και σιφώνια δαπέδου με οριζόντιες εξόδους (υπό ορισμένες συνθήκες).
Η απαιτούμενη χρονική περίοδος πυραντοχής σε κατηγορίες είναι:
Κατηγορία Πυραντοχής
F30
F60
F90
F120
Χρόνος Πυραντοχής (λεπτά)
>30
>60
>90
>120
1. Fire-Kit (Z-19.17-1719)
Η φωτιά καίει όλους τους εκτεθειμένους πλαστικούς σωλήνες. Οι φλόγες φτάνουν στη συνέχεια στην έξοδο του σώματος του σιφωνιού.
Η ενσωματωμένη στο σώμα του σιφωνιού οσμοπαγίδα με νερό συγκράτησης αποτρέπει στον καπνό και το αέριο να φτάσουν στα ανώτερα επίπεδα του κτιρίου.
Το ένθετο πυροπροστασίας Fire-Kit διαστέλλεται λόγω της θερμότητας και σφραγίζει εντελώς τα ανοίγματα στο δάπεδο από μπετόν, αποτρέποντας την εξάπλωση της φωτιάς στον επάνω όροφο.
2. Quick-Fit (Z-19.17-1719)
Το ένθετο πυροπροστασίας παρέχει την απαραίτητη πυροπροστασία. Αυτό είναι προσαρτημένο με ένα μεταλλικό στεφάνι στο κάτω άκρο του βοηθού εγκατάστασης. Σε περίπτωση πυρκαγιάς, το υλικό πυροπροστασίας διογκώνεται και κλείνει το κενό που προκύπτει από την τήξη. Αυτό εγγυάται ένα αεροστεγές κλείσιμο και αποτρέπει την εξάπλωση της φωτιάς στον επάνω όροφο.

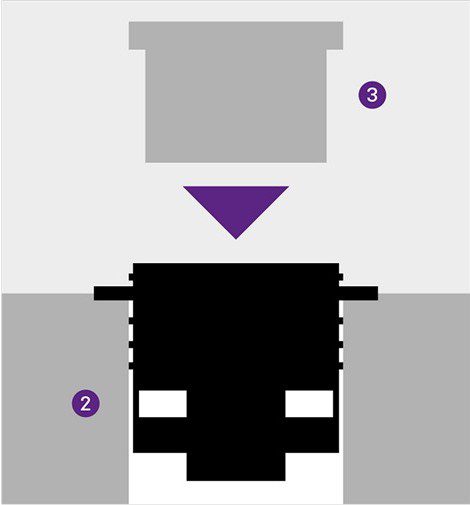

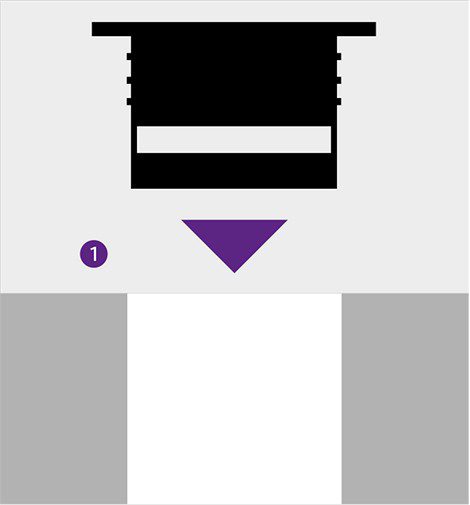

1. Τοποθετήστε το Quick-Fit στην οπή (Ø 160 mm). 2. Εφαρμόστε το σώμα αποστράγγισης Ecoguss με κάθετη έξοδο στο Quick-Fit. 3. Τοποθετήστε το πάνω τμήμα (τηλεσκοπική επέκταση με σχάρα απορροής).
